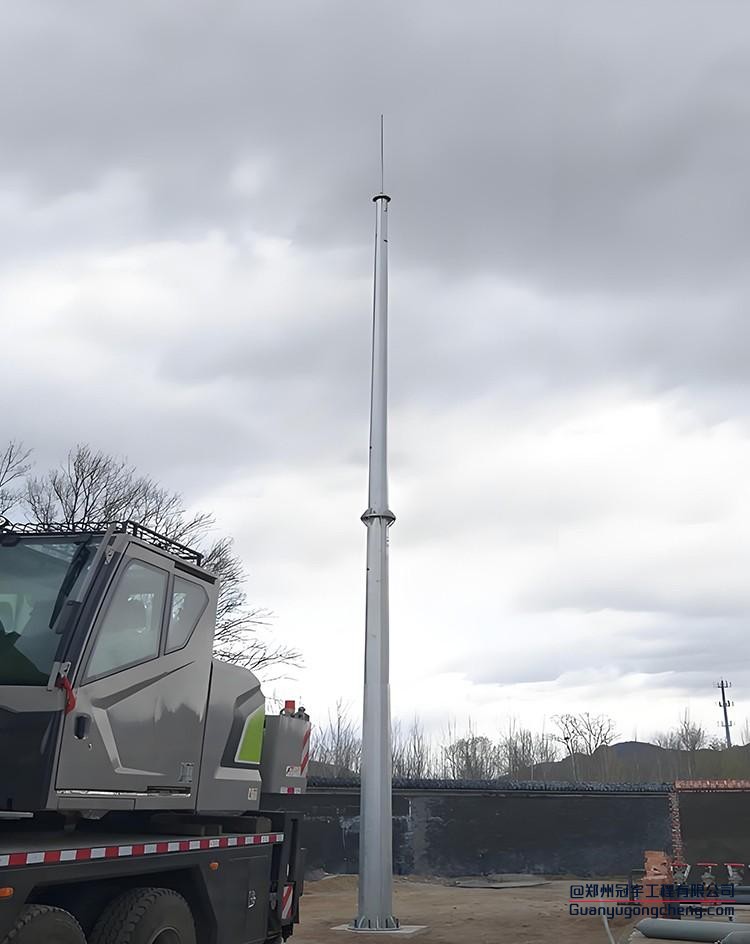

GH-40 环形钢管杆独立接闪杆即 19 米环形钢管避雷塔,是一种高效的防直击雷装置。以下是具体介绍和应用场景:

材质:主体为镀锌钢管,管壁厚度不小于 3mm,所有金属部件均经镀锌处理,以增强耐腐蚀性,针尖通常采用镀锌钢管制作,刷锡长度不小于 70mm,保证良好的导电性能。
结构:采用环形钢管设计,结构稳定,抗风压能力强。连接方式多样,可采用插接或法兰连接,便于安装与维护。
高度:高度为 19 米,属于 GH 系列环形钢管杆独立避雷针中的一种规格,该系列还有 11 米、13 米、15 米、17 米等规格。
性能参数:一般能承受 0.4-0.7kN/m² 的风荷载,适用于抗震烈度≤8 度地区,地基承载力要求在 100-200kN/m² 左右,接地电阻通常要求≤10Ω,垂直度允许偏差为 3/1000。
基于尖端放电和雷电先导理论,利用避雷塔的高度和导电性,将雷电吸引到自身,使雷电流通过塔身,经由引下线传导至接地装置,最终安全泄放到大地中,从而保护周围物体免受雷击,同时其环形结构还能抑制侧击雷。
易燃易爆场所:可用于弹药库、炸药库、油库等场所,能有效防止雷击引发爆炸等危险事故,保障场所安全。
工业设施:适用于变电站、热电厂、光伏电站、风力发电厂等,如某风力发电厂采用 GH 环形塔替代传统多针塔,节省了安装成本并消除防护盲区。
古建筑保护:在陕西古城防雷工程中,曾采用 19 米 GH-40 圆管避雷塔,通过隐蔽引下线和外延接地技术,在实现防雷功能的同时,兼顾了与古建筑木质结构的协调性,减少对古建筑外观的影响。
