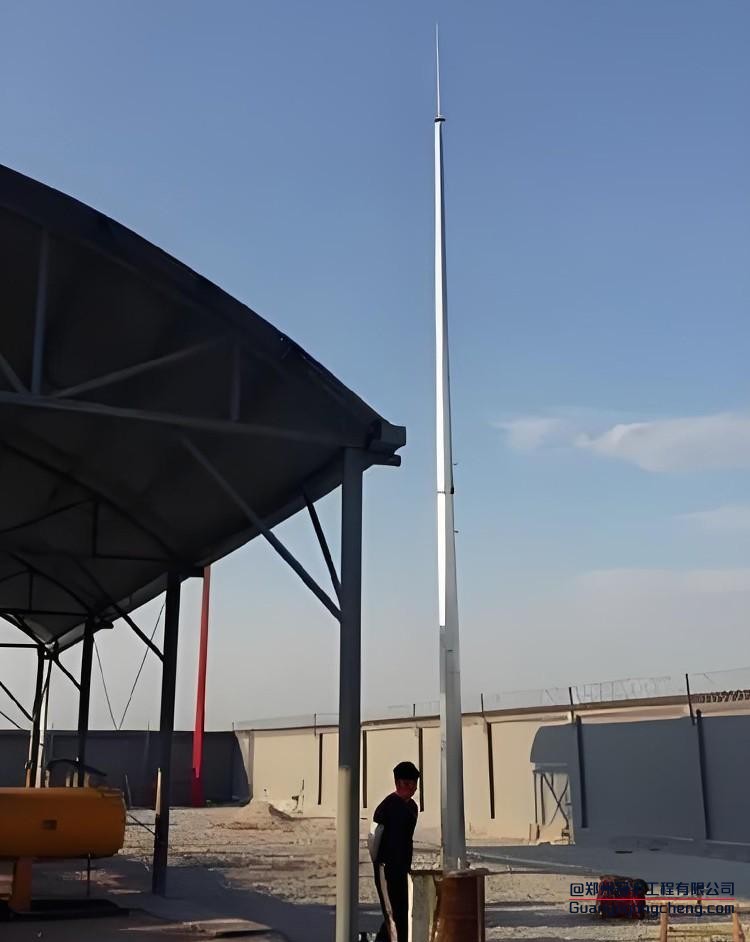

GH-36 环形钢管杆独立接闪杆（19 米环形独立钢管避雷塔）是针对高海拔、强风等复杂环境设计的高效防雷装置，其蜂窝拓扑结构与智能接地系统在工业防护和生态场景中表现突出。以下从技术特性、应用场景及工程实践展开详细说明：

一、核心结构与材料创新

1. 轻量化环形骨架
   采用 Q355B 低合金高强钢（屈服强度≥355MPa），通过拓扑优化形成蜂窝状环形结构，相比传统四柱式避雷塔减重 25%，单段重量≤200kg，支持电梯运输至楼顶安装。塔身采用模块化法兰连接，安装周期缩短至 2-3 天，适合城市密集区域施工。

2. 环保工艺体系

• 材料循环：塔身使用 100% 再生钢材，生产能耗降低 40%；热镀锌工艺采用无铬钝化技术，符合欧盟 RoHS 指令，可在生态敏感区（如湿地公园）安全使用。

• 生态兼容：顶部集成太阳能板（功率≥200W）和微型风力发电机，年发电量约 800kWh，满足塔内监测设备用电需求；接闪器采用生物降解材料，使用寿命到期后可自然分解。

3. 抗风抗震设计

• 基本风压 0.6kN/m²（适用于沿海 10 级风区），塔身挠度≤H/1000（H=19 米），通过 ANSYS 有限元模拟验证，可抵御 30m/s 强风。

• 抗震设防烈度 8 度，基础采用 C30 混凝土浇筑，埋深≥1.8 米，配合 3 根锌包钢垂直接地体（Φ50×2500mm），确保地震时结构稳定性。

二、技术参数与防护效能

1. 保护范围计算
   按 GB 50057-2010 滚球法：

• 第二类防雷建筑物（滚球半径 45 米）：保护半径 rx=√[h (2hr−h)]=√[19×(2×45−19)]≈36.7 米，可覆盖直径 73 米的圆形区域。

• 第三类防雷建筑物（滚球半径 60 米）：保护半径 rx=√[19×(2×60−19)]≈43.5 米，适用于高度≤80 米的建筑。

2. 接地系统优化

• 采用锌包钢垂直接地体（Φ50×2500mm，4-6 根）与石墨线缆水平接地体（截面积≥60mm²）结合，形成闭合环形接地网，接地电阻≤4Ω。

• 引入微生物电化学技术，通过土壤中硫酸盐还原菌降低电阻率，相比传统降阻剂方案减少化学污染 80%。

3. 智能监测功能
   可选配雷电计数器（精度 ±5%）和接地电阻在线监测模块，通过 NB-IoT 协议实时上传数据至云平台。当接地电阻＞4Ω 或累计雷击次数＞10 次 / 年时，系统自动触发声光报警。

三、典型应用场景与案例

（一）工业与能源领域

1. 沿海化工园区

• 案例：某石化厂安装 GH-36 后，结合石墨接地网和等电位连接系统，接地电阻从 6.2Ω 降至 3.1Ω，经第三方检测机构认证，防雷等级提升至 I 级，满足 GB 50057-2010 第二类防雷要求。

• 技术适配：冷喷锌 + 无铬钝化复合防腐工艺，盐雾试验（NSS）＞1000 小时无红锈，使用寿命延长至 25 年以上。

2. 新能源电站

• 在西北某风电场，GH-36 采用蜂窝结构减少强风振动（振动频率≤5Hz），避免对风机控制系统造成干扰；顶部集成的太阳能板为气象监测设备供电，实现能源自给。

（二）生态与绿色建筑

1. 国家级湿地公园

• 生态设计：塔身喷涂氟碳漆与周边植被同色，隐蔽性达 90%；接闪器采用可降解材料，退役后 18 个月内自然分解；接地系统植入微生物电极，年减少化学降阻剂使用量 300kg。

• 监测功能：太阳能供电的雷电计数器与温湿度传感器联动，通过物联网平台实时预警雷暴天气，保护湿地鸟类栖息地。

2. 零碳示范区

• 某科技园区安装 GH-36 后，结合光伏供电系统，年减少碳排放约 1.2 吨；塔身数据接口可接入园区能源管理平台，实现 “防雷 - 供电 - 监测” 一体化运维。

（三）数据与通讯基础设施

1. 省级数据中心

• 模块化设计支持快速扩容：初期安装基础塔身（19 米），后期加装 ESE 提前放电装置（响应时间≤100ns），接闪效率提升至传统装置的 1.4 倍，年雷击故障率从 0.8% 降至 0.1% 以下。

• 引下线采用 80mm² 铜缆，电磁屏蔽效能≥60dB，确保数据传输稳定性。

2. 5G 基站集群

• 在多雷区基站群中，GH-36 通过蜂窝结构扩大电场畸变范围，减少 “绕击” 风险；接地系统与基站地网间隔≥3 米，避免电位反击损坏通讯设备。

四、安装与维护要点

1. 基础施工规范

• 采用 C30 细石混凝土浇筑保护帽（高度 200mm），基础埋深≥1.8 米，与建筑物间距≥3 米，防止雷击电位反击。

• 接地体间距≥5 米，水平接地体埋深≥0.8 米，焊接部位需做 “热镀锌 + 沥青漆” 双重防腐。

2. 防腐维护周期

• 常规环境：每 5 年进行锌层厚度检测（要求≥85μm），沿海高盐雾地区每 3 年采用冷喷锌工艺补充防腐层。

• 智能预警：通过紫外线成像仪检测塔身锈蚀热点，结合云平台数据分析，预测防腐层剩余寿命。

3. 智能监测系统

• 标配雷电计数器（可记录雷击次数、电流峰值）和温湿度传感器，可选配土壤电阻率在线监测模块，实时评估接地系统性能。

五、选型建议与行业标准

1. 环境适配方案

• 高海拔地区：升级为 ESE 提前放电型接闪器，接闪效率提升 40%，有效应对低气压环境下的雷电先导发展。

• 强腐蚀环境：采用冷喷锌 + 氟碳漆复合涂层，盐雾试验＞1500 小时，适合化工园区和沿海项目。

2. 规范遵循要点

• 严格执行 GB 50057-2010《建筑物防雷设计规范》，接地系统需通过第三方检测，确保接地电阻达标。

• 涉及生态项目时，需符合 HJ/T 197-2005《生态工业园区标准》，优先选用获得中国绿色产品认证（CGP）的型号。

六、典型工程案例

1. 沿海石化项目
   某炼油厂安装 GH-36 后，结合石墨接地网和等电位连接系统，接地电阻从 6.2Ω 降至 3.1Ω，经第三方检测机构认证，防雷等级提升至 I 级，满足 GB 50057-2010 第二类防雷要求。

2. 生态湿地公园
   在某国家级湿地公园项目中，GH-36 通过太阳能供电系统实现监测设备能源自给，年减少碳排放约 0.3 吨；隐蔽式设计与周边景观无缝融合，获 “绿色防雷示范工程” 称号。

七、未来发展趋势

1. 智慧防雷系统：集成气象雷达数据接口，实现雷暴预警与接闪策略动态调整。

2. 材料升级：试验性应用碳纤维增强复合材料（CFRP），在保持强度的同时减重 50%。

3. 能源融合：探索将避雷塔与氢燃料电池结合，构建 “防雷 - 发电 - 储能” 一体化微电网。

GH-36 环形钢管避雷塔凭借其结构创新、环保特性和智能监测功能，已成为现代防雷工程的标杆方案，尤其在沿海防护、生态保护和数据中心领域具有显著优势。实际应用中需结合具体环境参数进行定制化设计，并通过第三方检测确保全生命周期可靠性。
