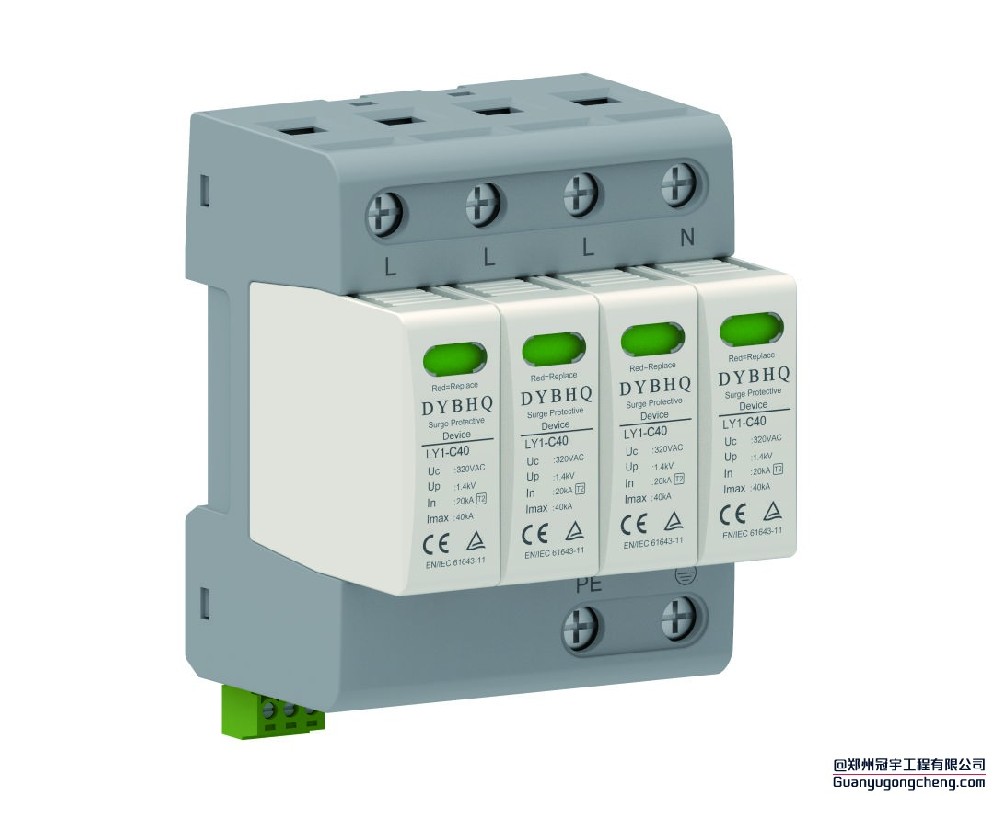

LY1-C40 电涌保护器（C 级）介绍及应用

一、产品基础介绍

LY1-C40 属于 C 级电涌保护器（SPD），依据 IEC 61643-11 标准，主要用于配电系统的第二级防护。它通常安装在 B 级防护之后（或作为独立中级防护装置），可泄放雷击或操作过电压产生的大能量电涌，并限制电压幅值，为后端设备提供中级防护。其工作原理是通过并联接入配电线路，当线路中出现瞬态过电压时，内部非线性元件（如金属氧化物压敏电阻 MOV、气体放电管等）迅速导通，将过电压限制在设备耐受范围内，同时把电涌电流泄放入地，避免设备遭受冲击。

二、核心性能参数

• 最大放电电流（Imax）：40kA（8/20μs 波形），可承受单次较大雷电流冲击。

• 标称放电电流（In）：20kA（8/20μs 波形），是长期可靠工作的额定泄放电流。

• 保护水平（Up）：针对 220/380V 系统，通常≤1.5kV，数值越低对设备保护越优。

• 响应时间：≤25ns，能快速响应过电压并启动防护。

• 额定工作电压（Un）：220V/380V（AC），适用于三相四线或单相配电系统。

• 接入方式：支持相线对中性线、相线对地线、中性线对地线的多模式并联防护。

• 失效保护机制：内置热脱扣装置，失效时自动脱离电网，避免短路；同时通过机械告警指示（如颜色标识）提示故障。

三、产品特性

• 高能量泄放能力：40kA 的最大放电电流可应对中高强度电涌，适用于直击雷或感应雷频繁的区域。

• 多级防护协同：常与 B 级 SPD（如 80kA 以上）配合使用，形成 “分级泄流”，既能避免单级防护过载，又能降低残压至设备耐受范围。

• 耐用性设计：外壳采用阻燃材料（UL94 V-0 级），内部元件经过老化测试，可承受多次雷击冲击，使用寿命通常为 5-8 年。

• 安装便捷性：支持 35mm 标准导轨安装，适配配电箱、配电柜等场景，接线端子标注清晰（L1/L2/L3、N、PE），便于施工。

四、应用场景

• 建筑配电系统

• 高层住宅与商业建筑：安装在楼层配电箱、单元总进线柜中，保护电梯、中央空调、照明系统等设备，防止雷电感应过电压从电源线路侵入。

• 工业厂房：用于车间配电箱、设备总电源前端，保护变频器、PLC 控制柜、电机等工业设备，减少因电涌导致的停机故障。

• 基础设施与关键领域

• 通信基站：安装在基站电源进线端，配合 D 级 SPD 保护基站设备（如收发信机、蓄电池），确保通信信号稳定。

• 医疗场所：医院手术室、ICU 等区域的精密医疗设备（如 CT、核磁共振仪）对电源稳定性要求高，C 级 SPD 可防止电涌导致的设备误动作或损坏。

• 数据中心：在 UPS 前端或列头柜中部署，与 B 级 SPD 形成分级防护，保护服务器、存储设备等免受电网波动影响。

• 户外设备与特殊环境

• 光伏电站：安装在逆变器前端，防护雷击对太阳能板并网系统的冲击，避免组件损坏或发电效率下降。

• 交通枢纽：机场、高铁站的信号系统、安检设备电源端，需通过 C 级 SPD 保障设备在雷暴天气下的正常运行。

五、安装与维护注意事项

• 安装要求

• 接线长度尽量控制在≤0.5m，以减少引线电感对保护水平的影响；地线需连接至独立接地排（接地电阻≤4Ω）。

• 若与前端 B 级 SPD 配合使用，两者距离需≥10m（若无退耦元件），或通过退耦器（如电感、线缆）实现多级防护协同。

• 维护要点

• 定期检查告警指示（如窗口颜色变化），发现失效需及时更换；

• 雷雨季节后，可通过专用仪器测试残压、漏电流等参数，确保 SPD 性能达标。

六、与 D 级 SPD 的差异对比

LY1-C40 作为 C 级 SPD，与 D 级 SPD（如 LY1-D20）的核心区别在于：C 级放电电流更大（Imax=40kA），侧重配电系统的中级能量泄放，通常安装在配电箱或大型设备总电源端；而 D 级放电电流较小（Imax=20kA），侧重终端设备的精细保护，适用于电脑、传感器等小型仪器前端。C 级残压水平相对较高（如 1.5kV），需配合后端防护，而 D 级残压更低（如 1kV），可直接保护敏感设备
