LY1-B60 电涌保护器（B 级）介绍及应用

一、产品基础介绍

LY1-B60 属于 B 级电涌保护器（SPD），对应配电系统的第一级防护，依据 IEC 61643-11 标准设计，主要用于直击雷或高强度感应雷的能量泄放。作为入户电源的首道防线，它安装在建筑物总配电箱、变压器低压侧等位置，可快速拦截雷电流并将其导入大地，避免过电压沿线路侵入后端设备。其核心元件通常采用大通流能力的气体放电管（GDT）或复合型防雷模块，通过并联接入电网，在瞬态过电压时迅速导通，实现 “粗防护” 功能。

二、核心性能参数

• 最大放电电流（Imax）：60kA（8/20μs 波形），可承受高强度雷电流冲击。

• 标称放电电流（In）：30kA（8/20μs 波形），为长期稳定工作的额定泄放值。

• 保护水平（Up）：针对 220/380V 系统，通常≤2.5kV（根据不同型号略有差异），用于限制残压幅值。

• 响应时间：≤100ns（气体放电管型），虽比 C/D 级略慢，但足以应对雷击初始脉冲。

• 额定工作电压（Un）：220V/380V（AC），适配三相四线或单相供电系统。

• 失效保护机制：内置热脱扣与过流保护，失效时自动断开并触发机械告警（如红色窗口指示）。

三、产品特性

• 大通流能力：60kA 的最大放电电流可直接拦截直击雷或近区雷击产生的强电涌，是分级防护中能量泄放的主力环节。

• 耐冲击设计：内部元件经多重老化测试，可承受多次雷击冲击，外壳采用阻燃材料（UL94 V-0 级），适应户外或潮湿环境。

• 分级防护协同：需与 C 级（如 LY1-C40）、D 级（如 LY1-D20）SPD 配合使用，通过 “B 级泄流 + C 级限压 + D 级精细保护” 形成完整防护链，避免单级过载。

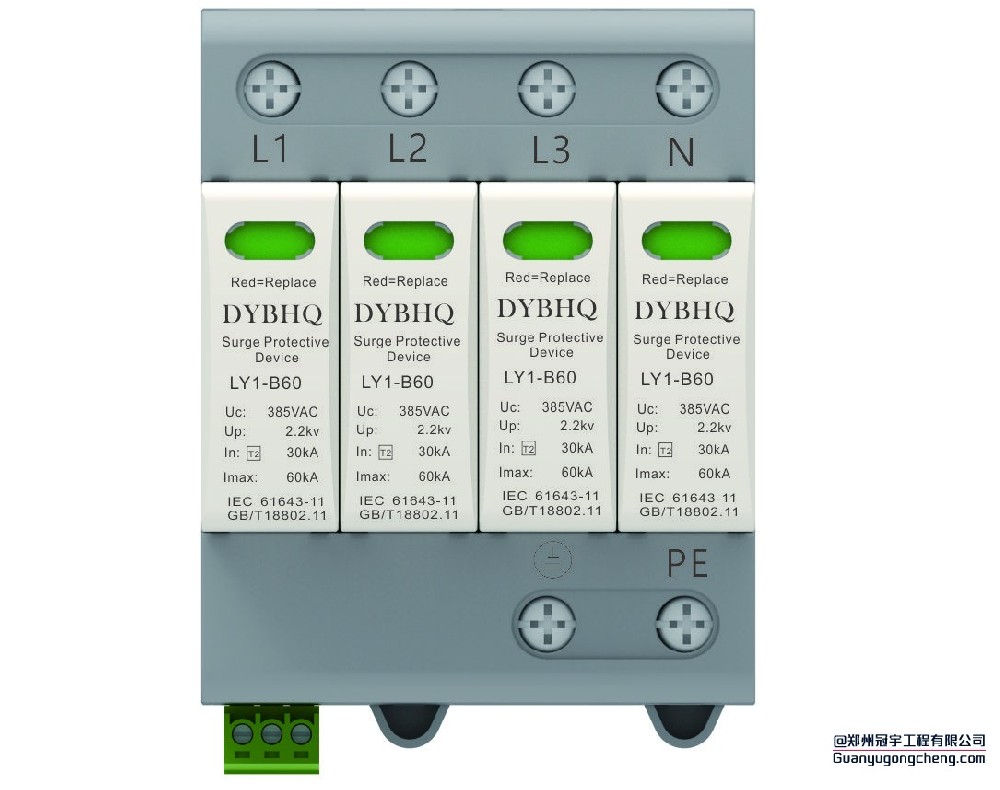

• 安装兼容性：支持 35mm 标准导轨或螺丝固定安装，适配总配电柜、户外防雷箱等场景，接线端标注清晰（L1-L3、N、PE）。

四、应用场景

• 建筑总电源防护

• 高层楼宇与建筑群：安装在变配电室低压侧、建筑物总进线柜，作为电源系统的首道防雷屏障，保护整个建筑的配电网络免受雷击侵袭。

• 工业园区：在园区总变电站、车间总电源前端部署，防止雷电流通过高压线路感应至低压侧，避免大型电机、配电柜等设备损坏。

• 户外与特殊环境

• 通信基站与铁塔：安装在基站电源进线端，配合 C 级 SPD 保护基站设备，尤其适用于多雷区的户外基站，减少雷击导致的通信中断。

• 光伏 / 风力电站：在逆变器前端、汇流箱等位置部署，防护直击雷对发电设备的冲击，避免组件击穿或控制系统故障。

• 机场与交通枢纽：用于航站楼总电源、跑道灯光系统的防雷保护，确保关键设备在雷暴天气下的可靠性。

• 关键基础设施

• 数据中心与机房：在 UPS 前端或大楼总配电箱中作为 B 级防护，与后端 C/D 级 SPD 配合，保护服务器、存储设备等免受电网瞬态过电压影响。

• 医疗系统：医院总配电房安装 B 级 SPD，防止雷击对全院供电系统的破坏，为 ICU、手术室等关键区域的设备提供基础防护。

五、安装与维护要点

• 安装要求

• 接线需采用短粗线缆（铜线截面积≥16mm²），引线长度≤0.5m，以降低电感效应导致的残压升高；地线需连接至独立接地排（接地电阻≤4Ω）。

• 若与后端 C 级 SPD 配合，两者间距应≥10m（若无退耦元件），或通过退耦电感、线缆自然长度实现阻抗匹配，确保分级泄流效果。

• 维护注意事项

• 定期检查模块告警指示（如窗口颜色是否变红），失效时需立即更换，避免失去防护能力。

• 雷雨季节后，可使用专用仪器测试漏电流、保护水平等参数，确认 SPD 性能是否达标；建议每 1-2 年委托专业机构进行全面检测。

六、与 C/D 级 SPD 的差异

LY1-B60 作为 B 级 SPD，与 C/D 级的核心区别在于：

• 防护层级：B 级是一级防护，侧重 “大通流泄放”，应对直击雷或高强度电涌；C/D 级是二级 / 三级防护，侧重 “限压与精细保护”。

• 放电能力：B 级 Imax=60kA，远高于 C 级（40kA）和 D 级（20kA），但保护水平（Up≤2.5kV）也高于后两者，需后端 SPD 进一步限压。

• 安装位置：B 级安装在总电源入口，C 级在分配电箱，D 级在终端设备前端，三者形成 “逐级减压、分级泄流” 的防护体系。
