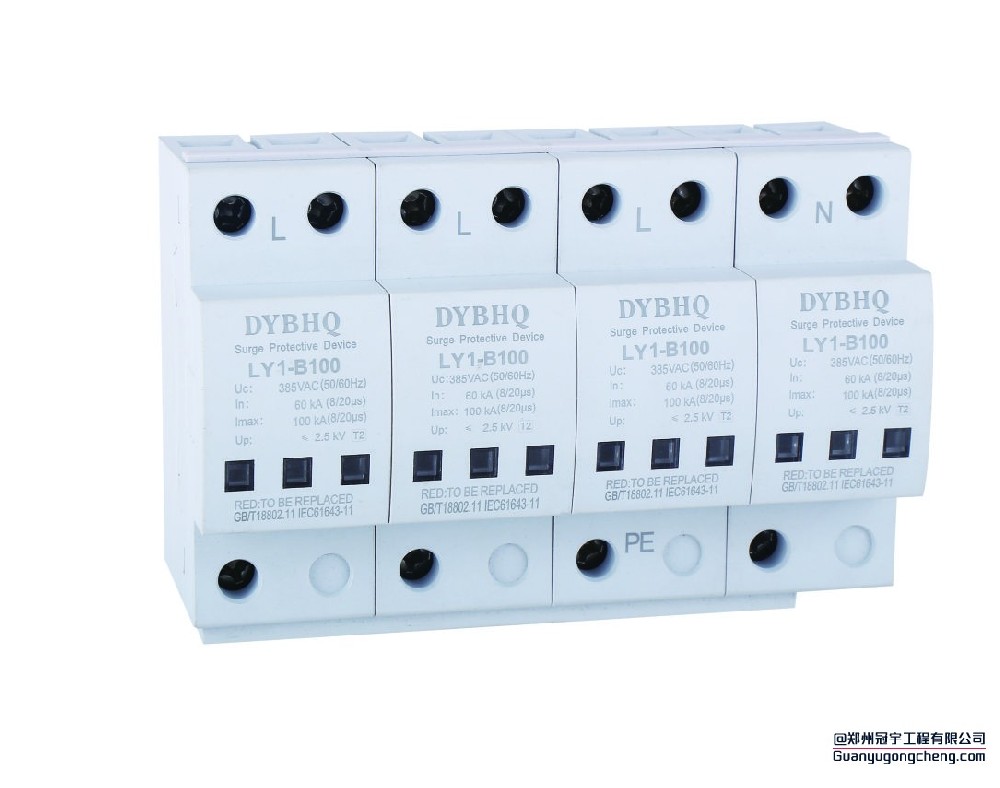

LY1-B100 电涌保护器（B 级）介绍及应用

一、产品核心概述

LY1-B100 属于 B 级电涌保护器（SPD），对应配电系统的一级防护，依据 IEC 61643-11 与 GB/T 18802.1 标准设计，专为直击雷或高强度感应雷的能量泄放而打造。作为电源系统的首道防线，其核心优势在于高达 100kA 的最大放电能力，可安装于建筑物总配电箱、变电站低压侧等关键位置，通过并联接入电网，在雷击瞬态过电压时快速导通，将雷电流导入大地，避免过电压对后端设备造成毁灭性冲击。

二、关键性能参数

• 最大放电电流（Imax）：100kA（8/20μs 波形），可承受高强度雷电流的直接冲击，是 B 级防护中高规格型号。

• 标称放电电流（In）：50kA（8/20μs 波形），满足长期稳定工作的额定泄流需求。

• 保护水平（Up）：针对 220/380V 系统，通常≤2.5kV（根据不同工况略有浮动），有效限制残压幅值。

• 响应时间：≤100ns（气体放电管 + 压敏电阻复合设计），兼顾大通流与快速响应特性。

• 额定工作电压（Un）：220V/380V（AC），适配三相四线或单相供电系统，支持 50/60Hz 工频电网。

• 失效保护机制：内置热脱扣与过流双重保护，失效时自动断开并触发红色机械告警窗口，同时具备模块级联保护设计。

三、产品技术特性

• 超大通流能力：100kA 的 Imax 参数使其成为多雷区或高风险场景的首选，可直接拦截直击雷能量，避免单级防护过载。

• 复合型防护设计：采用气体放电管（GDT）与压敏电阻（MOV）的复合拓扑结构，既具备高泄流能力，又能降低残压波动，优化分级防护协同效果。

• 抗老化与环境适应性：外壳采用 UL94 V-0 级阻燃材料，内部元件经 1000 次以上冲击老化测试，可在 - 40℃~+80℃环境下稳定工作，适配户外潮湿、高温等严苛场景。

• 便捷维护设计：支持 35mm 标准导轨安装，模块插拔式结构便于在线更换；内置遥信接口，可接入监控系统实时监测工作状态（如漏电流、温度异常告警）。

四、典型应用场景

• 高雷击风险建筑电源防护

• 大型地标建筑：如机场航站楼、超高层写字楼、数据中心园区等，安装在总配电房低压侧，作为一级防护核心设备，保护整个建筑群的供电网络。

• 易燃易爆场所：石油化工工厂、天然气站、弹药库等对雷击敏感的区域，在总电源入口部署 LY1-B100，避免雷电流引发安全事故。

• 户外与工业关键基础设施

• 新能源电站：光伏电站逆变器前端、风力发电机控制柜电源侧，防护直击雷对发电设备的冲击，减少停机损失。

• 交通枢纽：铁路信号基站、高速公路监控中心、机场跑道灯光系统的总电源防护，确保恶劣天气下交通调度系统的可靠性。

• 高密度电子设备集群

• 大型数据中心：在园区总变电站与机房 UPS 前端双重部署，配合后端 C/D 级 SPD 形成三级防护链，防止雷涌对服务器、存储阵列等精密设备的损坏。

• 医疗系统核心机房：医院影像中心（如 CT/MRI 设备）、重症监护室（ICU）的总电源防护，避免雷击导致的医疗设备宕机或数据丢失。

• 特殊地理环境场景

• 多雷区山区设施：偏远山区的基站、气象站、边防哨所等，因地处空旷易遭雷击，LY1-B100 可作为首道防线，搭配避雷针形成 “接闪 + 泄流” 复合防护。

• 海洋工程与沿海建筑：海上钻井平台、港口码头配电系统，除防雷外，还能应对台风天气伴随的感应雷及电网波动。

五、安装与维护要点

• 安装规范

• 接线需采用短粗铜线（相线 / 零线截面积≥25mm²，地线≥35mm²），引线长度≤0.5m，以降低电感导致的残压升高；接地端需连接至独立接地排（接地电阻≤4Ω）。

• 与后端 C 级 SPD（如 LY1-C40）配合时，若间距＜10m，需加装退耦电感（≥10μH）或利用线缆自然长度（≥15m）实现阻抗匹配，确保分级泄流逻辑。

• 维护与检测

• 定期目视检查模块告警窗口（绿色正常，红色需更换），并通过专用仪器测试漏电流（正常＜50μA）与保护水平，建议每半年一次。

• 雷雨季节后，重点检查接线端子是否松动、外壳是否因过热变形，若发生雷击跳闸，需立即更换失效模块并排查接地系统。

六、与低规格 B 级 SPD 的差异

相较于 LY1-B60/B80 等型号，LY1-B100 的核心优势体现在：

• 放电能力升级：Imax 从 60kA/80kA 提升至 100kA，更适合高雷暴日地区（如年雷暴日＞40 天）或直击雷风险高的场景（如山顶、旷野建筑）。

• 保护裕量更大：相同雷击强度下，100kA 规格的 SPD 可承受更多次冲击，减少更换频率，尤其适用于无法频繁维护的户外场景。

• 成本与场景适配：虽采购成本略高，但在高风险场景中，其可靠性可降低设备损坏导致的间接损失（如数据中心宕机成本），性价比优于多级低规格 SPD 叠加方案。
